Dane techniczne:

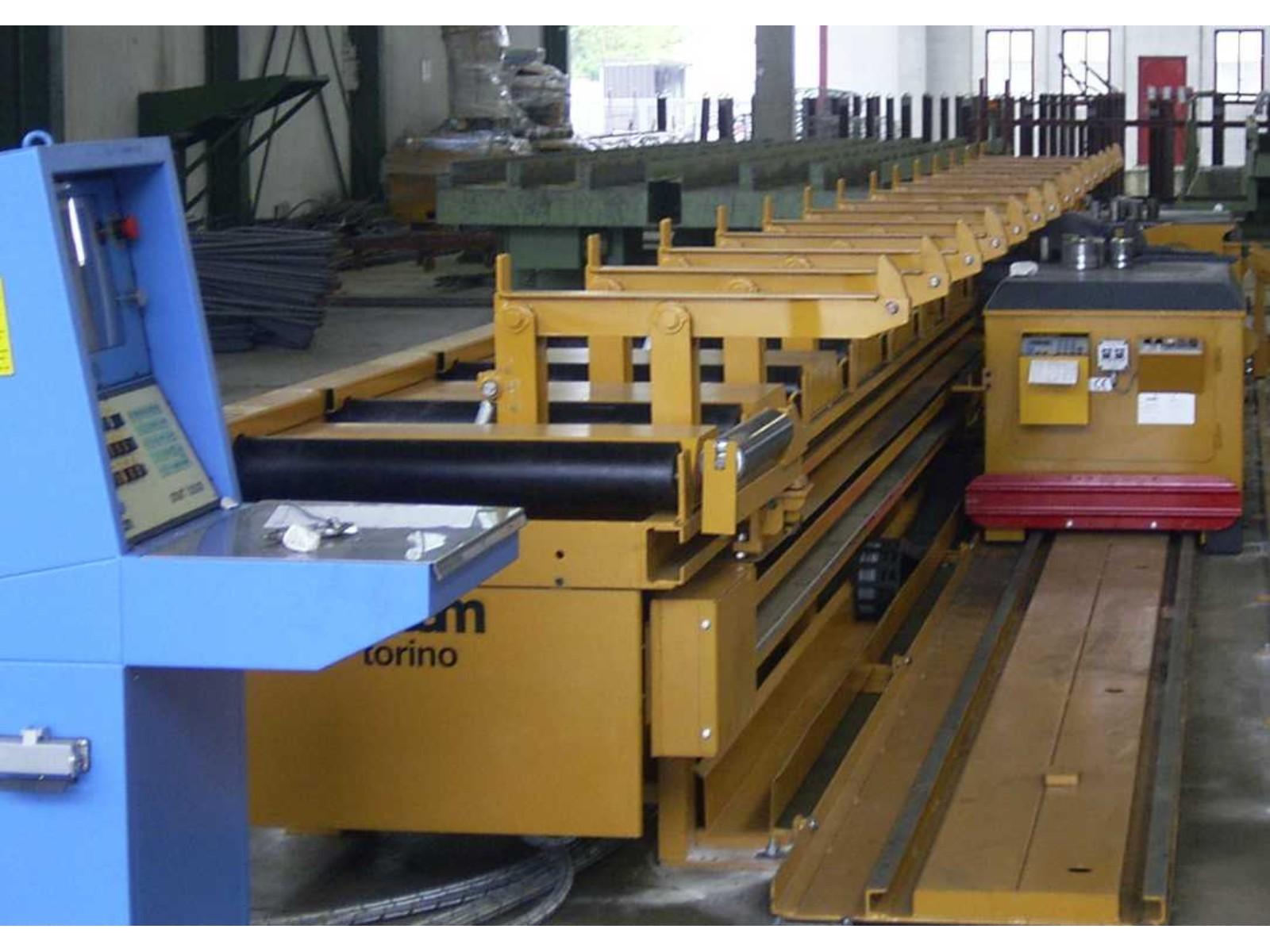

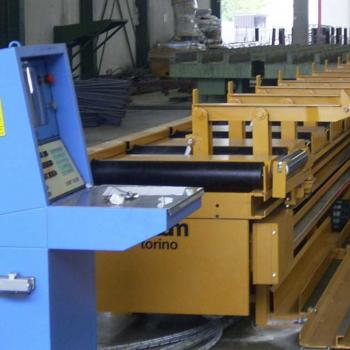

Banco di piegatura automatico

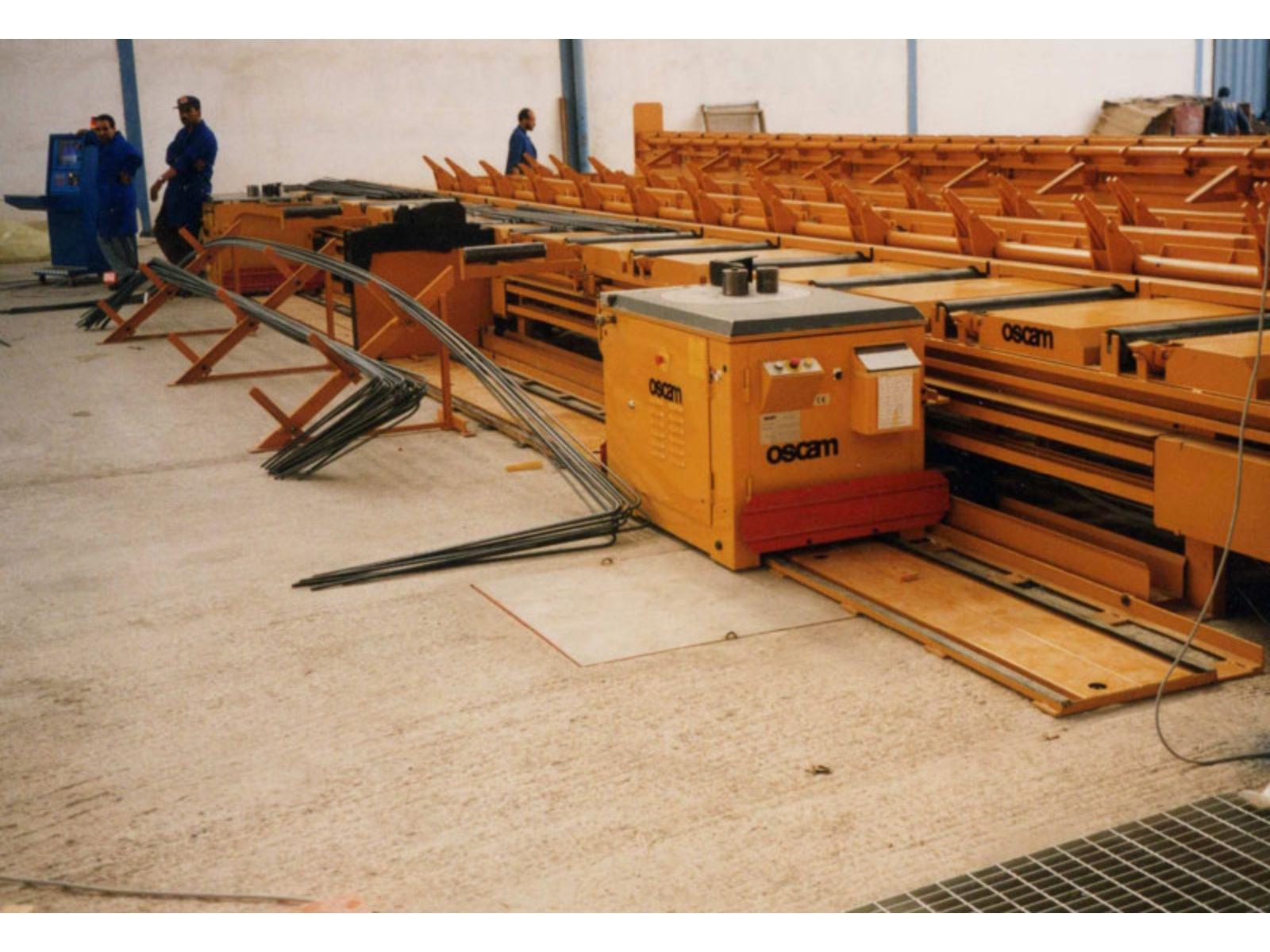

N.1 Robot Oscam Smart Futura 2M da 14 mt. Utili con piego in negativo automatico – Versione sinistra
Composto da:
BANCO MOD. BAS IDRAULCO
Il banco è costituito da una pista a rulli motorizzati del diametro di 130 mm, rivestiti in neoprene
fonoassorbente ed antiusura che ruotano su cuscinetti a sfera con tenuta stagna, sostenuti da supporti fissati
alla struttura.
La rotazione dei rulli è ottenuta a mezzo di catene di precisione, azionate da un motoriduttore elettrico
autofrenante.
A fianco di ogni rullo è collocata una leva di sollevamento barre ad azionamento idraulico. Le leve sono
collegate da un braccio di torsione che sincronizza i movimenti.
Grazie a questo dispositivo le barre vengono sollevate e fatte avanzare sopra le unità di piegatura per
agevolare il caricamento.
Il fondo della pista è costituito da pannelli di lamiera speciale in acciaio fonoassorbente. Sul lato frontale sono
applicate 2 mensole scorrevoli per il sostegno delle barre durante la realizzazione di sagome lunghe.
SISTEMA OPERATIVO ROBOT SMART FUTURA
Il sistema operativo comprende:
➢ Piano di corsa con rotaie, catene di trascinamento di precisione a doppia maglia.
➢ Pinza idraulica centrale per bloccaggio barre, dotata di braccio idraulico per lo scarico delle sagome
lavorate.
➢ Centralina oleodinamica con filtro e scambiatore di calore per raffreddamento olio.
➢ Motoriduttori elettrici autofrenanti per la traslazione delle unità di piegatura con controllo continuo
della velocità tramite inverter.
➢ Encoder per il controllo di posizione delle unità di piegatura.

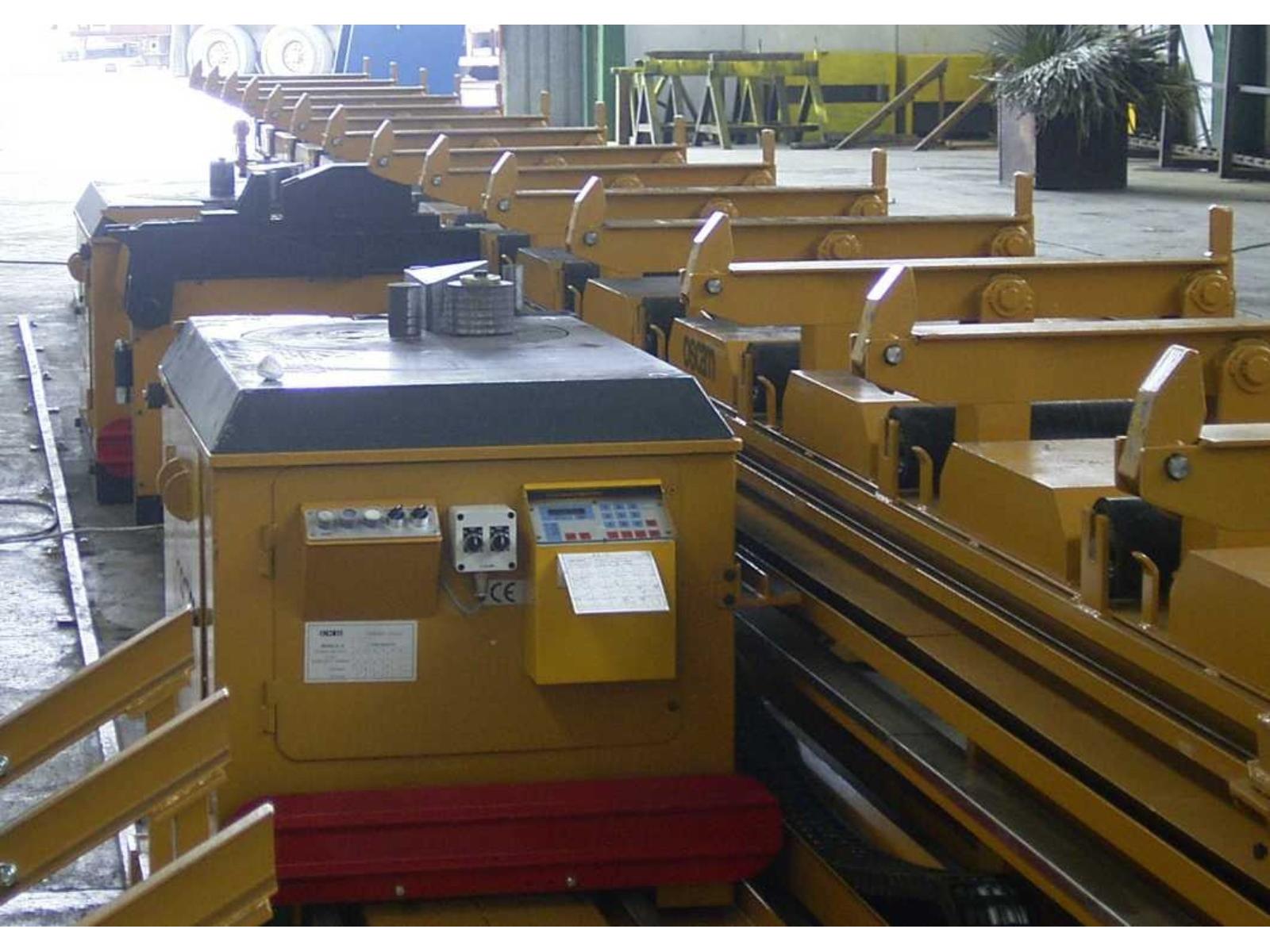

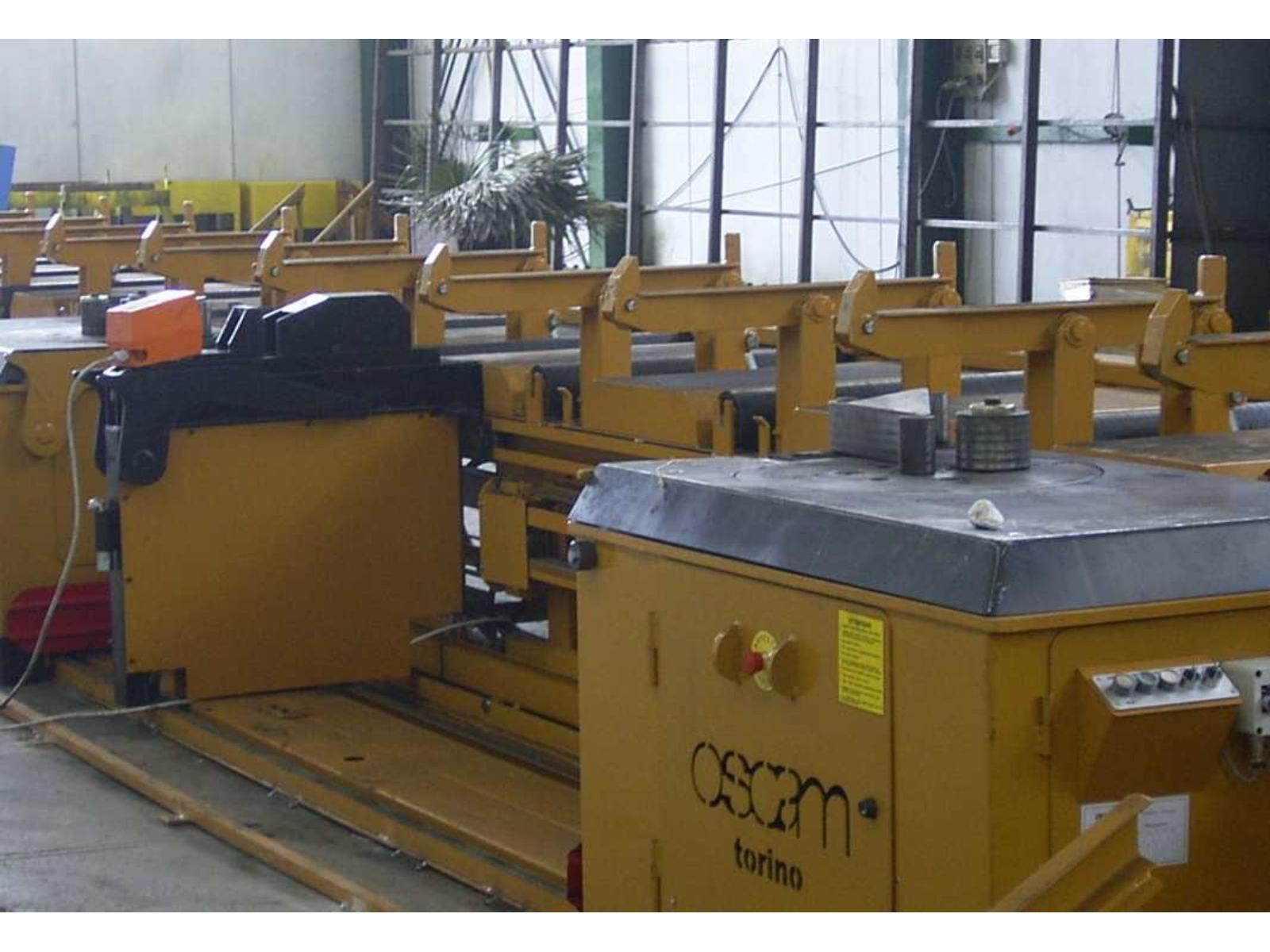

➢ 2 unità di piegatura mobili, che si muovono lungo la pista a rulli, arrestandosi con estrema precisione
alle quote programmate. Le unità sono dotate di braccio idraulico per lo scarico delle sagome
lavorate. Su una unità è collocata una paletta di posizionamento che si solleva automaticamente
prima di iniziare il ciclo di lavoro permettendo di posizionare l’estremità delle barre alla quota
prevista per la sagomatura senza effettuare controlli di misura.
Entrambe le unità di piegatura hanno la possibilità di lavorare in modo indipendente tramite
PROGRAMMATORE ELETTRONICO EASY ANGLE per gestire cicli semplici in modo rapido.
Le unità sono equipaggiate con dischi rotanti dotati di movimento verticale idraulico automatico e
mandrini centrali speciali per l’esecuzione di sagome con pieghi negativi.
Le unità sono corredate di una serie di perni e rulli che permettono di realizzare sagome con i raggi
di curvatura previsti dalle Norme standardizzate.
➢ Il magazzino composto da 3 sostegni regolabili e posizionabili (scorrendo su rotaie) lungo il sistema,
in accordo con la lunghezza delle sagome finite. Essi raccolgono direttamente le sagome scaricate
dalle unità di piegatura tramite i bracci espulsori a comando idraulico.
➢ Consolle di comando e programmazione, che comprende:
➢ Selettori e pulsanti per l’azionamento manuale delle unità di piegatura e del banco BAS.
➢ Potenziometri per eseguire direttamente ed in qualsiasi momento piccole correzioni di angolo di
piegatura.
➢ Tastiera a membrana per la impostazione, la programmazione e la memorizzazione dei cicli di lavoro.
➢ Monitor a colori che visualizza tutti i messaggi e le figure grafiche delle sagome.
➢ Dispositivo di continuità che protegge i componenti del PC ed il software installato durante
impreviste interruzioni dell’alimentazione elettrica.
➢ Computer dedicato di tipo industriale.
➢ Lettore di floppy disk direttamente collegato al computer.
➢ Interfaccia per collegamento diretto con PC remoto.
Il software installato, studiato e realizzato per il Robot Smart Futura in ambiente Windows comanda
e controlla tutti i movimenti del ciclo di lavoro e permette di:
o Gestire commesse per lotti di produzione;
o Memorizzare fino a 1000 cicli di lavoro;
o Visualizzare le scritte e le informazionisul monitor nella lingua desiderata (Italiano, Francese,
Inglese, Tedesco, Spagnolo);
o Creare rapidamente serie di profili con quote graduate;
o Interrompere qualsiasi ciclo di lavoro in esecuzione e riprenderlo successivamente;
o Visualizzare mediante un sistema diagnostico dedicato le anomalie dell’impianto.
CARATTERISTICHE TECNICHE:
Banco BAS
Lunghezza: 16.000 mm
Larghezza: 850 mm
Distanza fra i rulli 1000 mm
Piano di corsa
o Distanza max fra gli assi di piego 14.000 mm
o Distanza min fra gli assi di piego 1.250 mm
o Motori elettrici di traslazione
Unità di piegatura 1,1 Kw cad.
Centralina oleodinamica
o Motopompa 5,5 Kw
o Capacità serbatoio 120 litri
Consolle di comando
o PC industriale con microprocessore Pentium
o Monitor a colori 14’’
o Grado protezione IP54
o Impianto elettrico secondo le norme EN60204.1 (IEC 204.1)
Unità di piegatura
o Capacità di piegatura: sino al diam.42 mm per piego normale
Sino al diam.32 mm per piego negativo
o Motore autofrenante Kw 3,7
o Due velocità di piegatura:
- Lenta: 4 secondi per angolo a 180°
- Veloce: 3 secondi per angolo a 180°
- Piegatura nei 2 sensi di rotazione
B) Bene in buone condizioni d'uso, che è possibile vedere allacciato e funzionante, su appuntamento.
La garanzia sul macchinario è la sua funzionalità in ogni sua parte, ed è possibile visionare il collaudo.

Visibile a Vicenza
