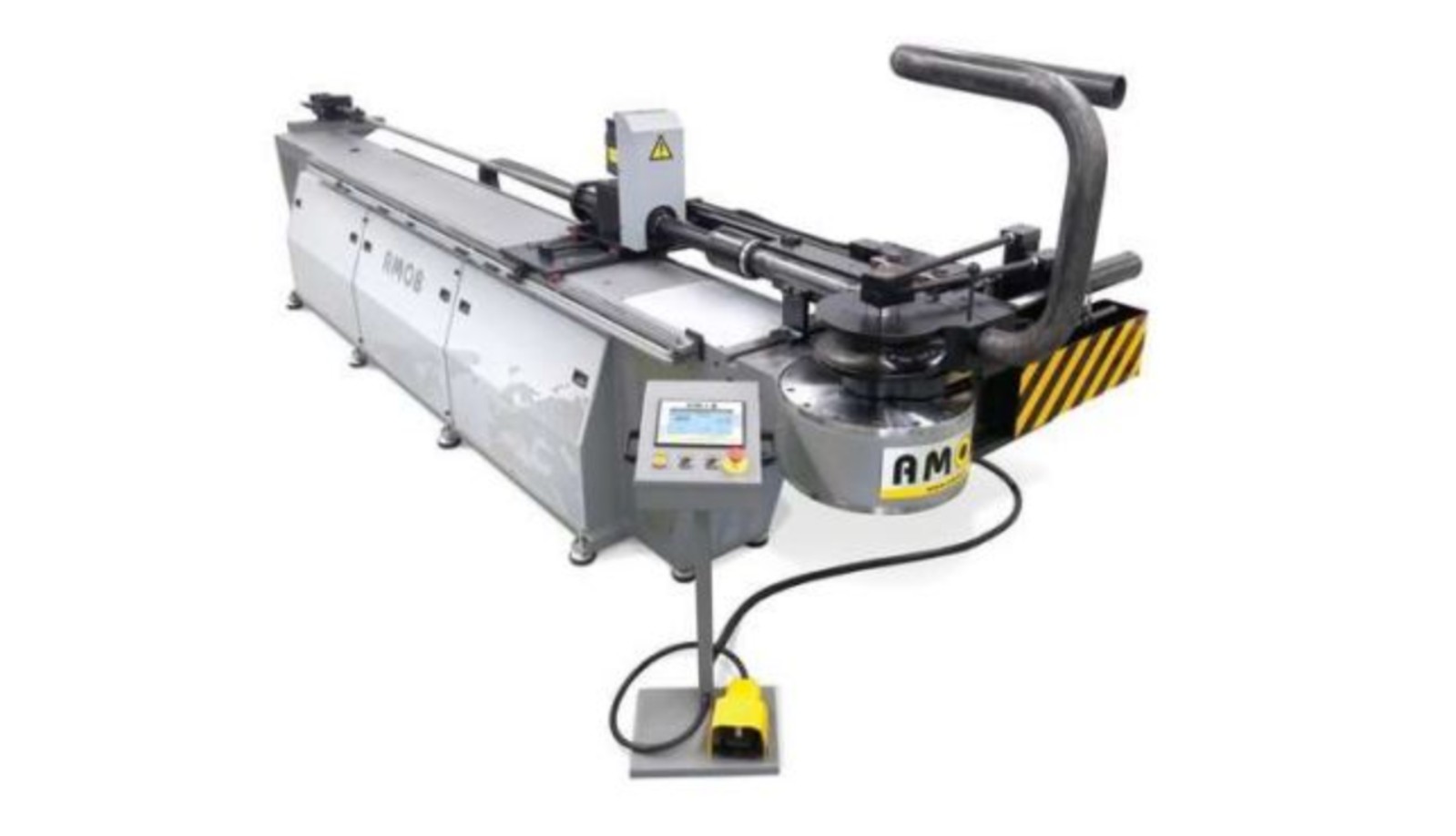

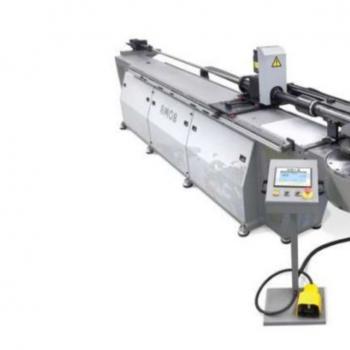

CURVATUBI AMOB mod. MDH 60 CN 2

DESCRIZIONE MACCHINA:
Curvatubi elettroidraulico con 1 raggio fisso con / senza mandrino.
Macchina automatica CN2 (1 asse)
 Curvatura - Asse Y: Asse Y: asse NC programmabile automatico / inverter e encoder

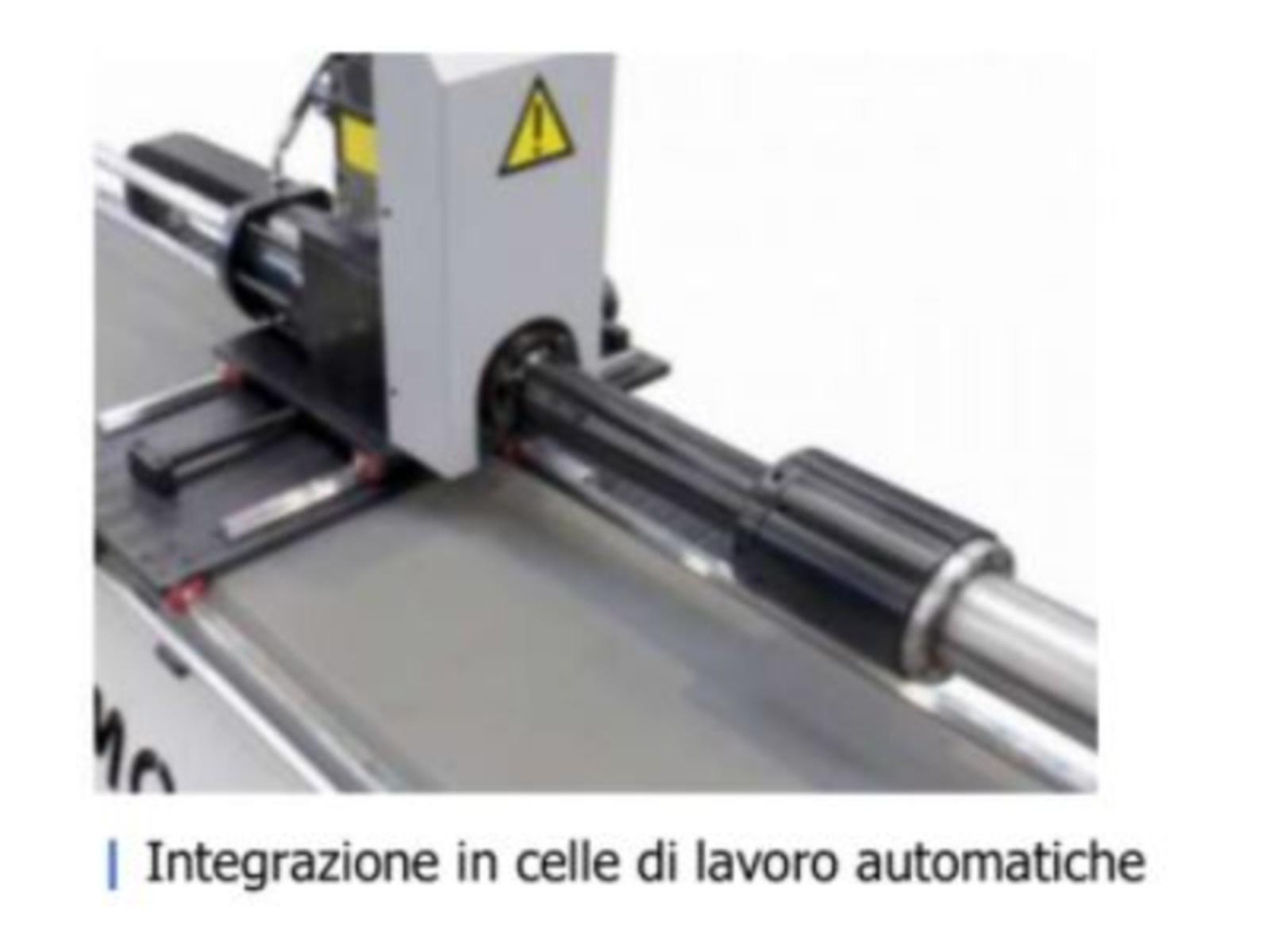

 Avanzamento - Asse X: sistema manuale avanzato con 6 (o più) arresti meccanici regolabili
 Rotazione - asse Z: NC automatico e programmabile (versione CN2 - opzionale)
 Pinza idraulica automatica con cilindro ad azione diretta

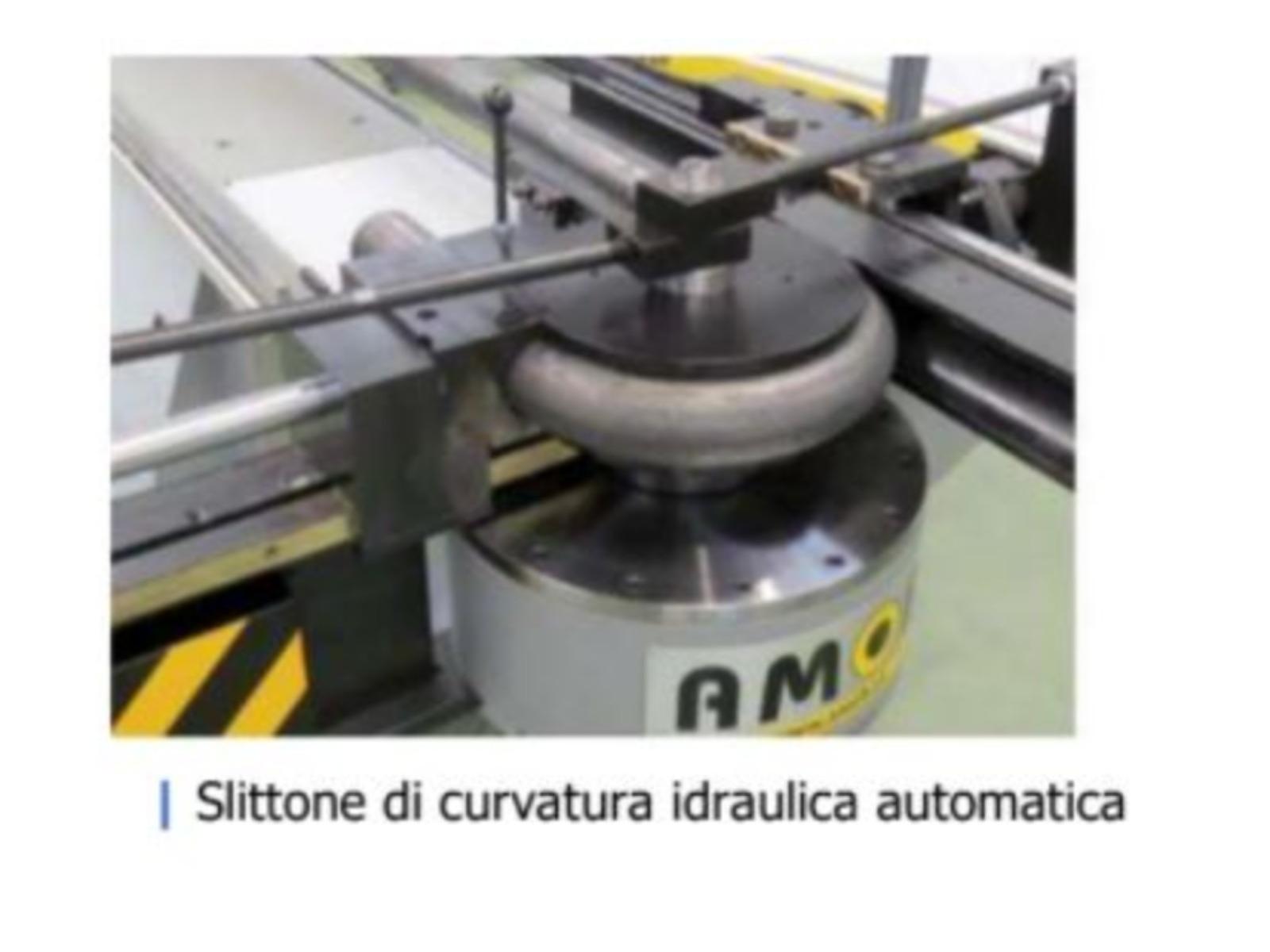

 Slittone di curvatura idraulica automatica con cilindro ad azione diretta (opzionale)
 Estrattore automatico del mandrino idraulico con cilindro ad azione diretta
 Supporto idraulico automatico del tubo
 Sistema di estrazione della matrice di curvatura

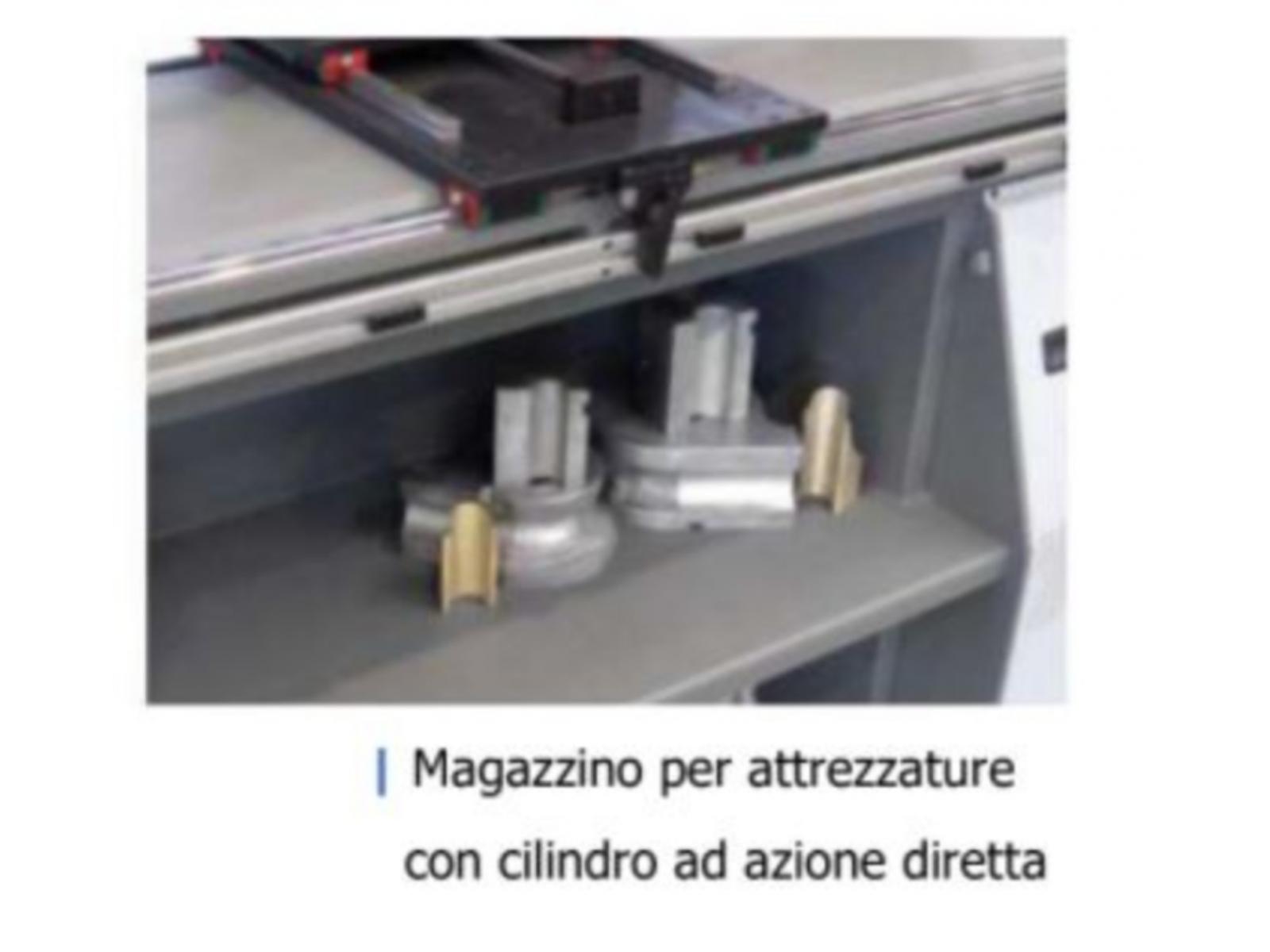

 Sistema di alberi intercambiabile per raggi di curvatura differenti
 Posizionamento a raggio scorrevole dell'estrattore del mandrino
 Dispositivo di emergenza del pedale e interruttori del pannello di emergenza nel braccio di piegatura per
evitare schiacciamenti operatore
 Facile accesso per la manutenzione macchina

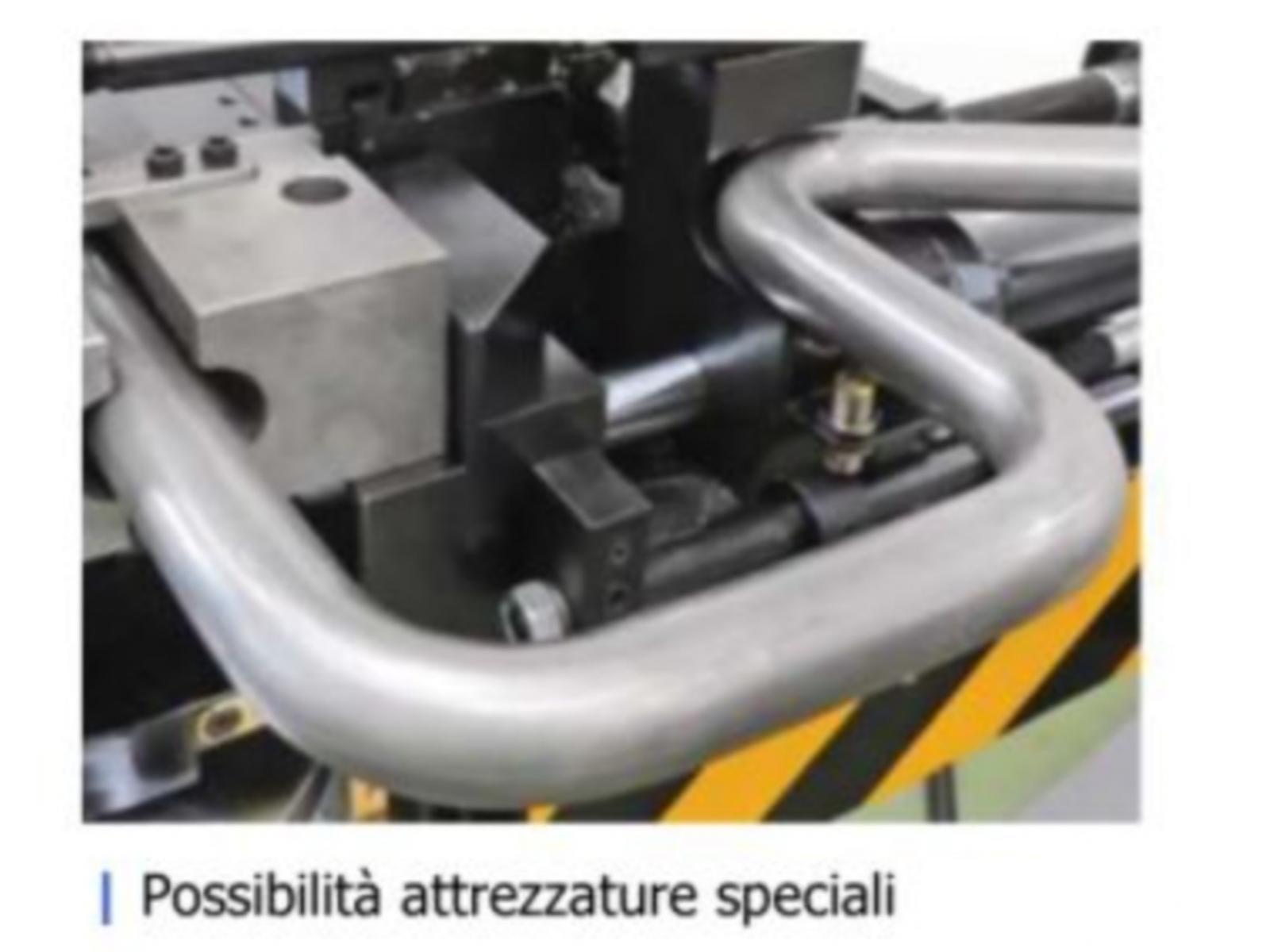

 Cambio rapido utensili
 Asta supporto mandrino
 Manuale di istruzioni, funzionamento e manutenzione

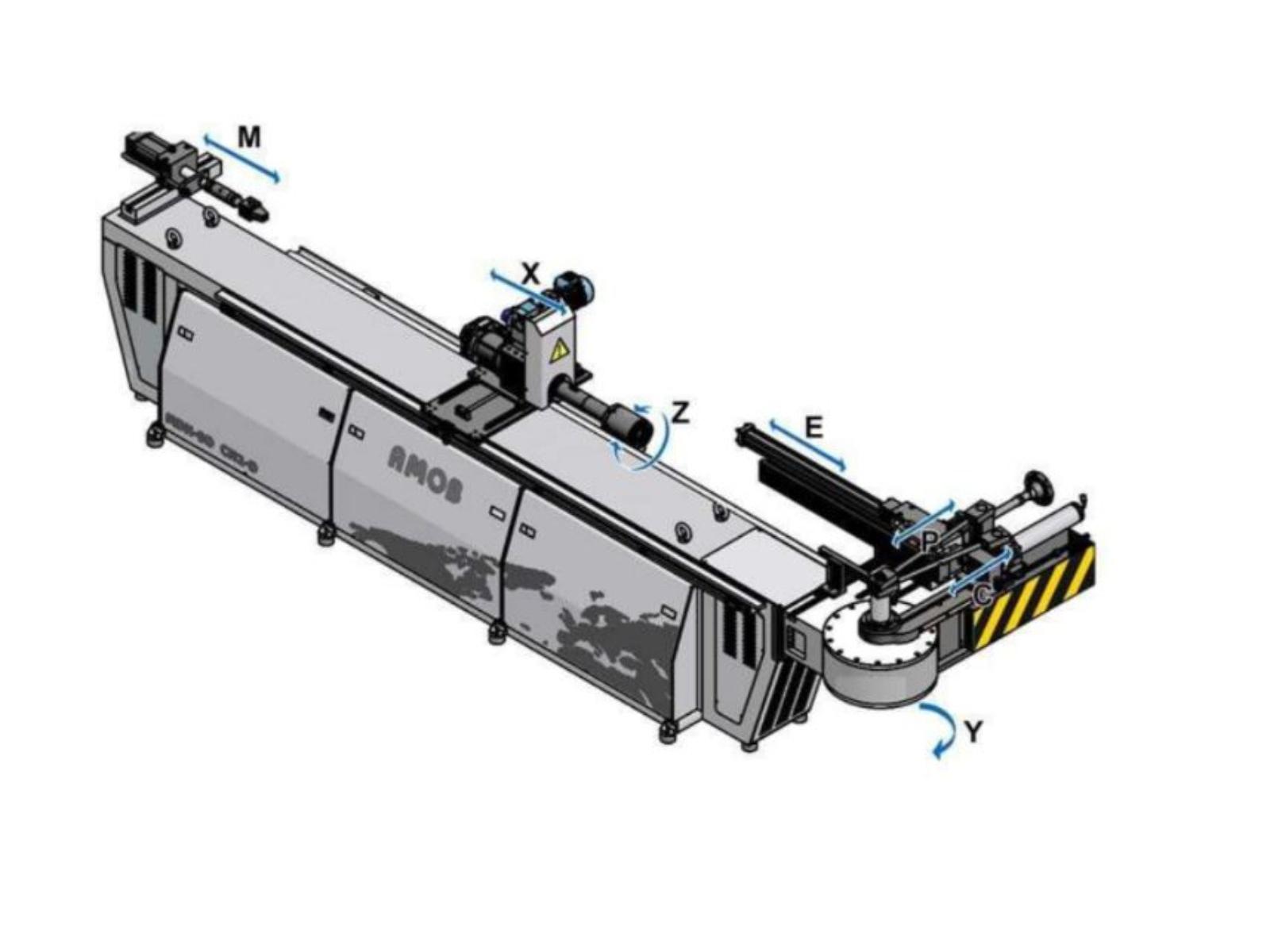

ASSI MACCHINA CONTROLLATI:

Descrizione assi
 Y – Asse di curvature tubo automatico
 C – Chiusura tubo (ON/OFF)
 P – Morsa pressione tubo (ON/OFF)
 E – Slittone tubo (Opzionale)
 Z – Rotazione asse tubo automatico (CN2)
 X – Avanzamento tubo manuale
 M – Estrazione mandrino
 Ritorno matrice di piegatura
 Supporto tubo
 Morsa chiusura tubo

DATI TECNICI:
• Massimo diametro di curvature x spessore (acciaio 50 N/mm2) (mm) ....................... 60 x 3
• Massimo diametro di curvature x spessore (acciaio 70 N/mm2) (mm) ....................... 50,8 x 2
• Massimo modulo di sezione (steel - 450 N/mm2) (cm3) ........................................... 7,29
• Raggio massimo di curvatura (CLR) (mm) .............................................................. 195
• Massima lunghezza tubo (mm) ............................................................................... 3.000
• Massimo angolo di curvatura (o) ............................................................................. 190
• Velocità asse Y curvature (o/s) ............................................................................... 7
• Velocità asse Z rotazione (o/s) .............................................................................. 37
• Precisione asse Y di curvatura (o) .......................................................................... +/- 0,1
• Precisione asse Z di rotazione (o) ........................................................................... +/- 0,1
• Senso di rotazione macchina ................................................................................. Orario
• Massimo pressione di esercizio (bar) ...................................................................... 180
• Capacità centralina idraulica (Massimo/Livello) ....................................................... 100 / 70
• Potenza totale (kW) .............................................................................................. 6,38
• Voltaggio elettrico (V) / frequenza (Hz) ................................................................... 400 ±10% / 47 – 63
• Temperatura d’esercizio (oC) ................................................................................. 5 – 40
• Umidità relative (%) ............................................................................................. 5 - 75 (max. for 24 h)
• Dimensioni macchina (mm) .................................................................................... 4725 x 1000 x 1344
• Peso macchina (Kg) .............................................................................................. 1.300 - 2.000
• Colore macchina ................................................................................................... RAL 7005-7040
CN2 PANNELLO DI CONTROLLO:
Unità di controllo CN dotata di controller di livello industriale.
• Monitor HMI 7
