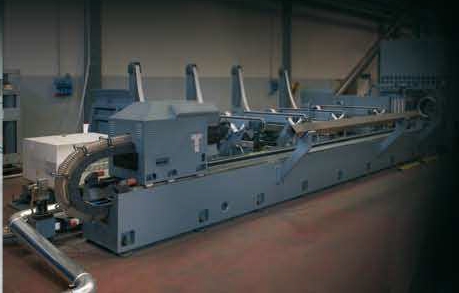

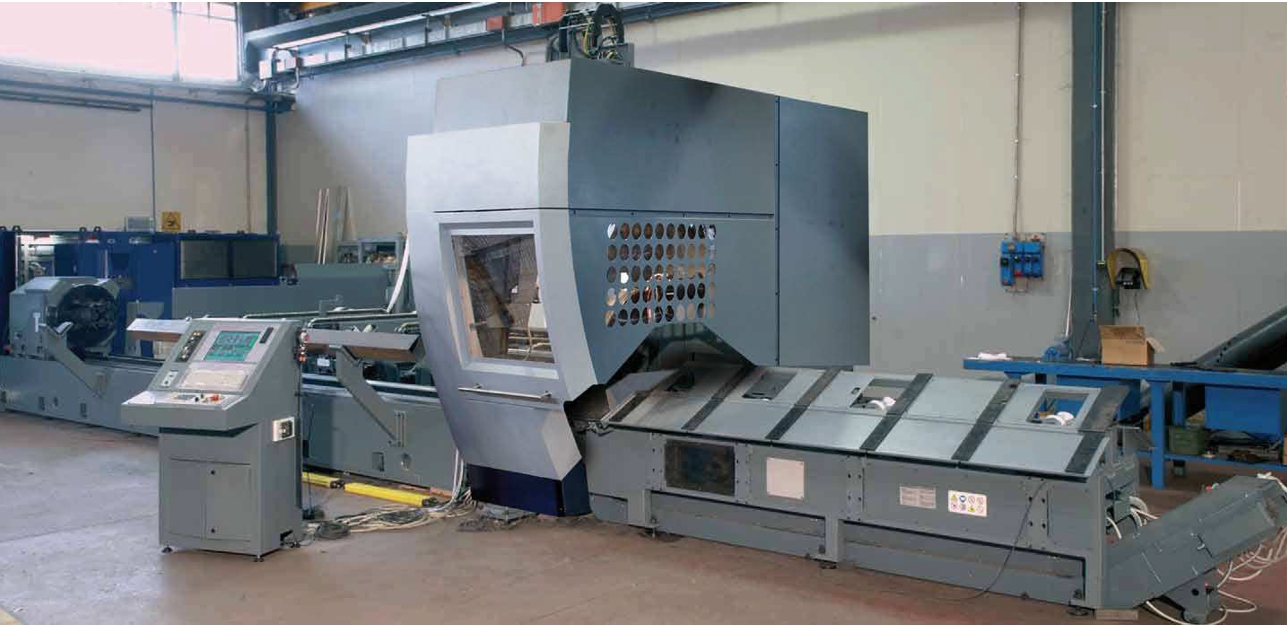

LASER TUBO Tech Machinery FL 250 codice prodotto: 31547
scorri le foto orizzontalmente
Affrettati! Questo prodotto è già stato visto 3 volte! Non fartelo scappare!
Dane techniczne:
Produttore: Tube Tech MachineryModello: FL 250 2D
Anno: 2007
Sorgente laser: Trumpf TLF 3200, potenza 3,2 KW, CO2, ore laser on 22456, ore raggio on 5931.
Manutenzione preventiva sorgente effettuata due volte all’anno con tecnici Trumpf.
Lunghezza max. barre carico 8.000 mm
Peso massimo barre 60 Kg/m
Dimensioni barre
• Sezione tonda (diametro) 15-254 mm
• Sezione quadra (lato) 15x15 - 220x220 mm
• Max cerchio circoscritto 254 mm
• Sezione rettangolare 25x10 - 250x150 mm
Profili aperti
• C min 20x30 mm
• C max 150x70 mm
• IPE max 180 mm
• Elle max 160x180 mm
• HEB max 180 mm
Lunghezza max scarico 8.000 mm
Velocità lineare massima asse X 130 m/min
Velocità lineare massima asse Y 60 m/min
Velocità lineare massima asse Z 60 m/min
Accelerazione assiale mandrino mobile 13 m/s2

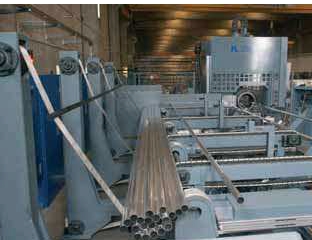

La macchina dispone di carico posteriore da fascio (sollevamento tubi a cinghie con avvolgitore automatico) e carico anteriore per barra singola.

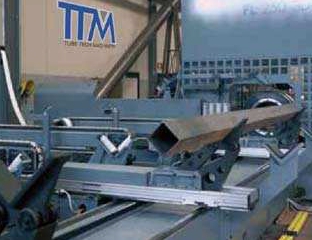

Il caricatore dispone di un singolarizzatore con doppia motorizzazione e regolazione diametro tubo automatica. La macchine è dotata di tre manipolatori indipendenti i quali consentono il caricamento ai mandrini sia dei tubi provenienti dal carico da fascio sia dei tubi e dei profili provenienti dal carico anteriore.
La macchina dispone di testa di taglio con lunghezza focale 7.5”, 5” e 3.75”.
Con la macchina verranno forniti una serie di ricambi che abbiamo acquistato nel tempo per poter risolvere eventuali guasti in tempi rapidi.
L’avanzamento del mandrino mobile avviene tramite cremagliera di precisione a dentatura elicoidale temprata e rettificata, azionata da motore brushless e riduttore di precisione a gioco zero. All’interno del mandrino trova alloggiamento il condotto di aspirazione, collegato ad un impianto che permette di aspirare i fumi e le scorie del taglio in modo da assicurare la loro totale assenza nell’ambiente di lavoro.
